贴片 VS 插件电解电容各有所长 封装选型适配产业自动化与大功率双重需求

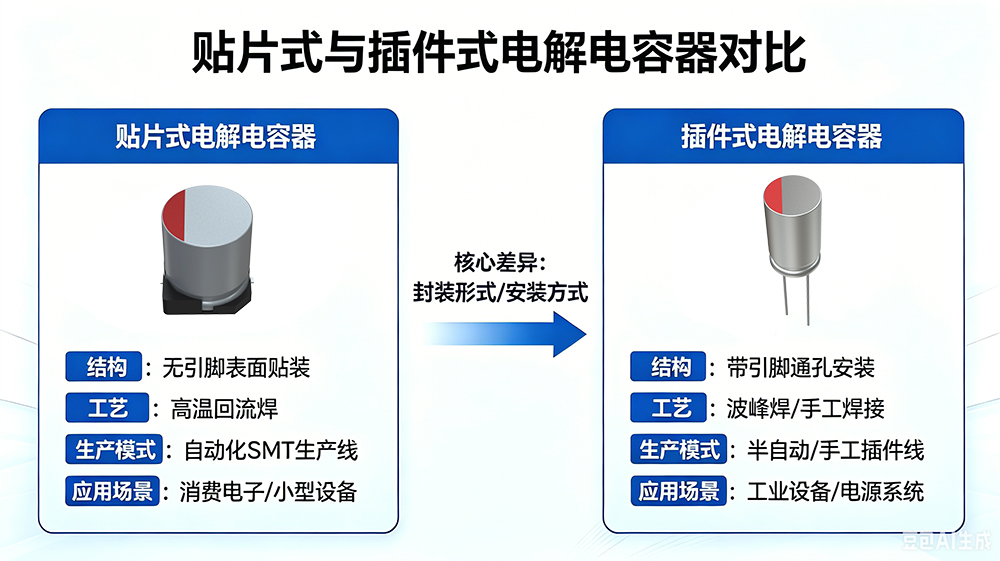

一、结构与生产工艺差异
插件电解电容采用直插引脚设计，装配时需要人工插装或波峰焊焊接，元器件体积偏大，安装时需要在 PCB 板预留穿孔。该封装技术成熟，不受设备贴装精度限制，多年来广泛应用于各类大功率电源产品。
贴片电解电容为表面贴装式结构，无长引脚，依靠底部金属焊盘焊接，可直接通过 SMT 高速贴片机批量自动化贴装、回流焊一次性焊接，契合现代化工厂规模化量产需求，有效降低人工成本，提升生产一致性。
二、体积与空间布局差异
插件电容可做超大直径、超高规格，能够实现高耐压、大容量设计，适合设备内部空间充裕的大功率机箱、变频器、充电桩、光伏逆变器等场景。
三、电气性能适配场景差异
-
插件电解电容主流以高压液态铝电解为主，耐压可做到 400V、450V，单颗容量可达上万微法，承载大纹波电流能力强，抗瞬间电压冲击性能优异，多用于工频电源、大功率开关电源、工业传动设备、电力储能设备。受引脚引线影响，高频阻抗相对偏高，更适合中低频滤波、储能稳压场景。
-
贴片电解电容市面上贴片电解电容以高分子固态、混合固态为主，等效串联电阻 ESR 极低，高频特性优异，抑制高频噪声能力更强，适合 DC-DC 高频电源、算力设备、车载精密电控等高频电路。常规贴片电容耐压多集中在低压段，高压大容量规格较少，在超大功率高压场景下选型范围弱于插件产品。
四、可靠性与环境适应差异
插件电容引脚较长，在车载、户外等强振动工况下，若未做加固处理，长期震动容易出现引脚疲劳断裂、焊点脱焊等故障；优势在于散热空间大，大功率工况下温升控制表现更好。
贴片电容焊盘紧贴电路板，抗震、抗抖动能力更强，焊点不易脱落，适配车载、轨道交通、便携式设备等震动频繁的使用环境；但贴片器件排布密集时散热条件有限，高密度 PCB 设计需要配合合理布局优化散热。
五、生产成本与供应链特点
插件电容自动化程度低，人工装配占比高，大批量生产下综合制造成本偏高，但元器件采购单价偏低，规格型号齐全，供应链备货充足，小批量研发、传统工业设备选型灵活度高。
贴片电容依托 SMT 自动化生产线，大批量生产可大幅压缩人工工时，规模化生产综合成本更低；对贴装设备、焊接工艺要求更高，前期产线投入较大，更适合消费电子、通信、新能源汽车等大批量标准化产品。
六、行业选型应用建议
当前产业发展呈现两极化选型趋势：大功率工业装备、高压储能电源、传统工控设备依旧以插件式电解电容为主要方案；AI 算力硬件、车载电子、智能小家电、通信基站等批量自动化生产产品，贴片式固态电容渗透率持续攀升。
业内工程师建议，选型不能单纯以封装形式优劣判定，需要结合产品功率等级、量产规模、设备安装空间、工作频率、使用工况综合考量。在兼顾产品电气稳定性、生产效率与综合成本的前提下，选择适配的封装类型，才能从封装设计端进一步提升终端电子产品的市场竞争力。
