普通铝电解电容高温“折寿”——完整失效机理

发布时间: 2025-01-01
 浏览次数: 0
 分类: 新闻中心

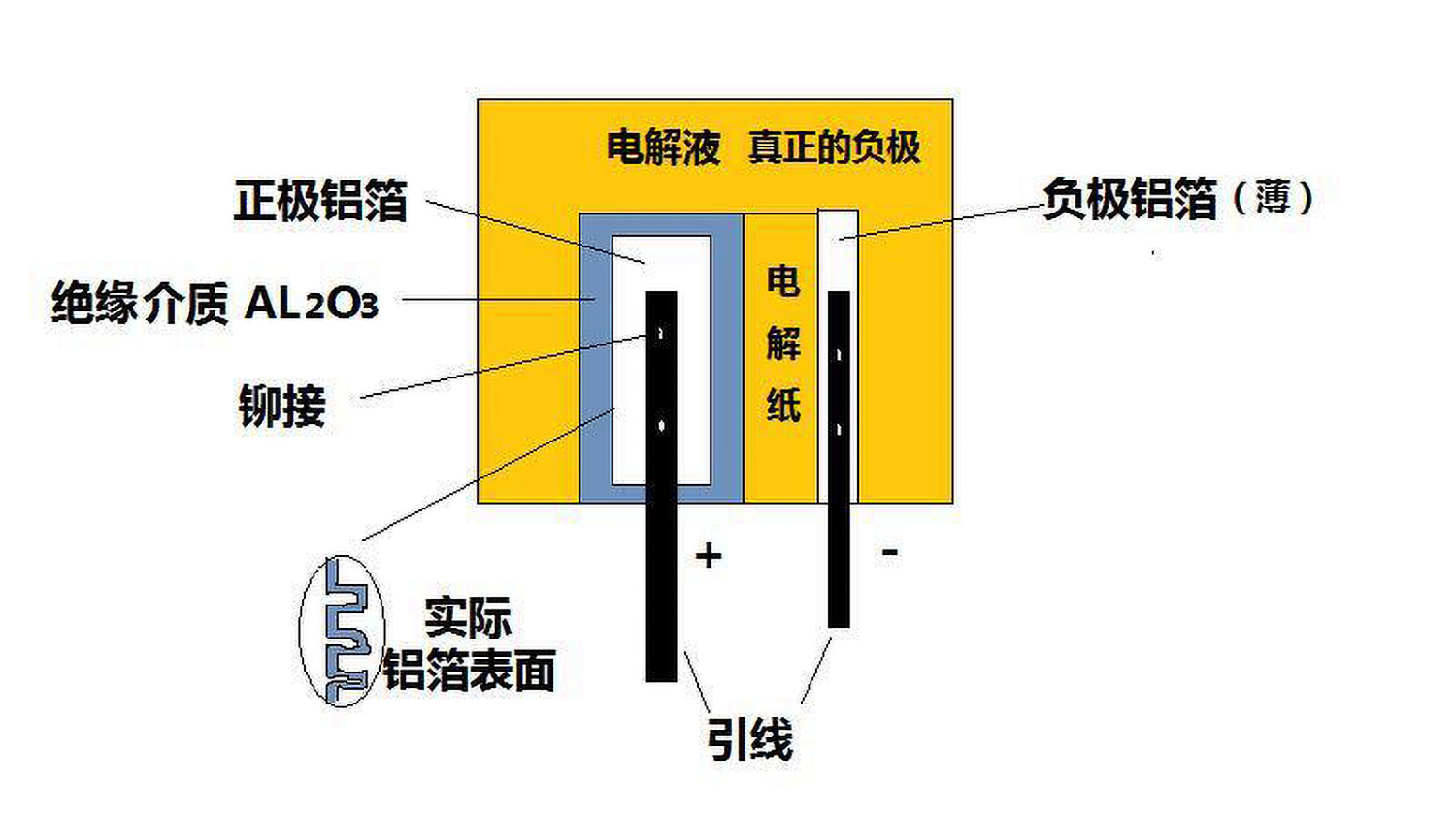

图⽰:铝电解电容内部堆叠结构拆解,展⽰了正负极铝箔、电解质与隔离层的空间关系

一、先搞懂电解电容的核心结构

液态铝电解电容内部关键组成:

铝阳极氧化膜(Al₂O₃):真正的绝缘介质层,决定耐压、漏电流;

电解液(乙二醇‑硼酸体系等):充当阴极,同时具备自愈氧化膜缺陷的功能;

电解纸、铝箔、橡胶 / 塑料密封塞、外壳。

寿命本质瓶颈:电解液会慢慢消耗、挥发、变质。温度是最大推手。



二、高温加速老化的 5 条核心失效机理

1、电解液挥发损失(最主要原因)

电解液是含水 / 有机溶剂的液体。

温度升高 → 电解液饱和蒸气压急剧上升

蒸汽透过橡胶密封塞(橡胶不是绝对气密)缓慢渗漏到壳外

电解液变少→电容内部干涸

干涸之后:离子导电能力下降、ESR(等效串联电阻)大幅飙升、容量衰减。

行业著名经验法则:温度每升高 10℃,液态电解电容寿命减半(阿伦尼乌斯规律)。

2、电解液化学分解、变质

电解液是弱酸‑乙二醇体系,高温下发生化学反应:

溶剂乙二醇高温氧化、分解,生成有机酸、气体(H₂、CO₂);

pH 发生漂移,电解液腐蚀性上升;

腐蚀铝箔、氧化膜,漏电流快速增大;

分解产生气体 → 壳内压力上升,严重时鼓包、防爆阀裂开。



3、氧化铝介质膜的破坏‑自愈恶性循环

氧化膜 Al₂O₃ 极薄(纳米级),有微小瑕疵:

正常温度:电解液可以 “自愈” 瑕疵,重新生成氧化膜;

高温 + 高漏电流:自愈反应加速,消耗电解液;

电解液变少 → 自愈能力下降;

氧化膜缺陷无法修复 → 漏电流进一步上升、发热增加,进入热正反馈恶性循环,加速失效。

4、ESR 上升,额外发热(恶性循环)

电解液干涸→离子迁移阻力变大 → ESR 升高。
电容工作时,纹波电流产生功耗:

ESR 越高,发热越大,温度更高,又进一步加速电解液损耗。自加热恶化老化。

5、密封材料加速老化

高温让橡胶塞(丁基橡胶等):

硬化、龟裂、密封性能变差

渗漏速度进一步加快,电解液流失加速。



三、典型高温失效表现顺序(由轻到重)

容量轻微下降,损耗角 tanδ、ESR 缓慢上升;

漏电流变大,发热加剧;

容量大幅衰减,ESR 飙升,基本失去滤波能力;

内部产气,电容顶部鼓包;

压力超过阈值 → 防爆阀爆开漏液,彻底失效;

极端:发热失控,鼓胀、甚至爆浆。



四、寿命公式(阿伦尼乌斯)

液态铝电解通用寿命模型:

※ 标称寿命(例如 2000h @105℃)

※ 电容最高额定温度(105℃)

※ 实际工作芯子温度

举例:一颗 105℃/2000h 电容,工作在 85℃:
寿命≈ 2000 × 2^((105‑85)/10)=2000×4=8000 小时
