贴片铝电解电容器识别与特点
贴片铝电解电容的识别
贴片铝电解电容器理所当然正极和负极都是由铝做成，里面装有液体电解液，正极也是有一片弯曲的铝材做成。再经过生产工艺中的直流电压处理，使正极片上形成一层氧化膜做介质。它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。
铝电解电容器都会标注容量和额定工作电压既容量和耐压，这两个参数是很重要，是选用电容最基本的内容。
在实际铝电解电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电所需要电流就越大，充电周期也就长
贴片铝电解电容的特点
特点一：单位体积的电容量非常大，比其它种类的电容大几十到数百倍。
特点二：额定的容量可以做到非常大，可以轻易做到几万μf甚至几f（但不能和双电层电容比）。
特点三：价格比其它种类具有压倒性优势，因为电解电容的组成材料都是普通的工业材料，比如铝等等。制造电解电容的设备也都是普通的工业设备，可以大规模生产，成本相对比较低。
贴片电解电容原理
电解电容器通常是由金属箔（铝/钽）作为正电极，金属箔的绝缘氧化层（氧化铝/钽五氧化物）作为电介质，电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器
推荐文章
-

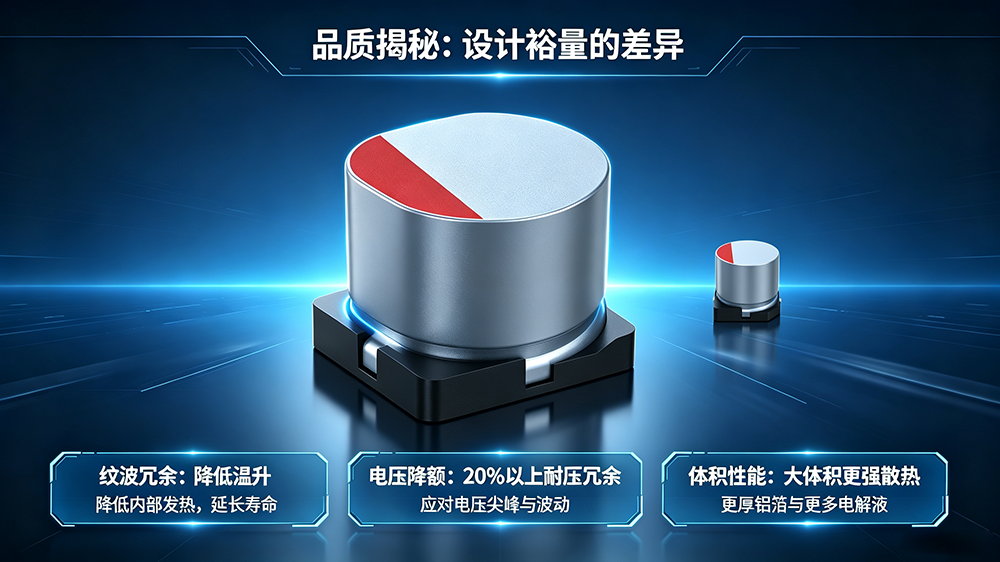

01 纹波电流冗余设计 —— 温升更低，寿命更长 预留充足的纹波电流裕量，有效降低电容内部发热，在高频工况下大幅减少温升，显著延长产品使用寿命，提升系统稳定性。 02 电压降额安全保障 ——20% 以上耐压冗余 设计耐压值远超标称值，可从容应对电路中的电压瞬态尖峰与波动，为电源系统提供额外的安全防护，规避击穿风险。 03 尺寸决定性能上限 —— 大体积带来更强性能 更大体积意味着更厚的铝箔与更多电解液，散热效果更佳，抗纹波能力更强，是工业级高可靠性应用的关键选择。 -
一、先看懂结构图（上图为传统液态铝电解电容） 图中零件释义： 导针 (CP 线)：引线，三层结构：铁芯→镀铜层 (≥10μm)→外层镀锡层 (≥8μm)，用来导电焊接 引出线：连接导针和电容芯子 胶盖：密封铝壳，锁住内部液态电解液 铝壳：外壳防护 素子（电容卷芯） 5‑1 阳极箔（氧化铝箔，生成氧化膜电介质） 5‑2 阴极箔 5‑3 电解纸：浸泡液态电解液，液态电容导电核心就在这里 ⚠️ 固态电容没有液态电解液，电解纸不再承载液体，替换成 \\ 导电高分子聚合物 (PEDOT:PSS)\\ 作为阴极导电材料，就是文中所说的介质革命。 二、两大电容核心性能对比表 对比项目 传统液态铝电解电容 固态高分子铝电容 导电介质 液态电解液 导电高分子聚合物 电导率 低 高出电解液 2‑3 个数量级 ESR (等效串联电阻) 偏高，随老化上升 极低，阻抗稳定，高速充放电 纹波承受能力 差，大纹波下发热严重 优秀，可承受大纹波电流，压降损耗小 漏液风险 ✅存在。电解液随时间挥发、高温膨胀，有漏液、鼓包，腐蚀电路板风险 ❌无液态物质，零漏液隐患 工作温度范围 ... -

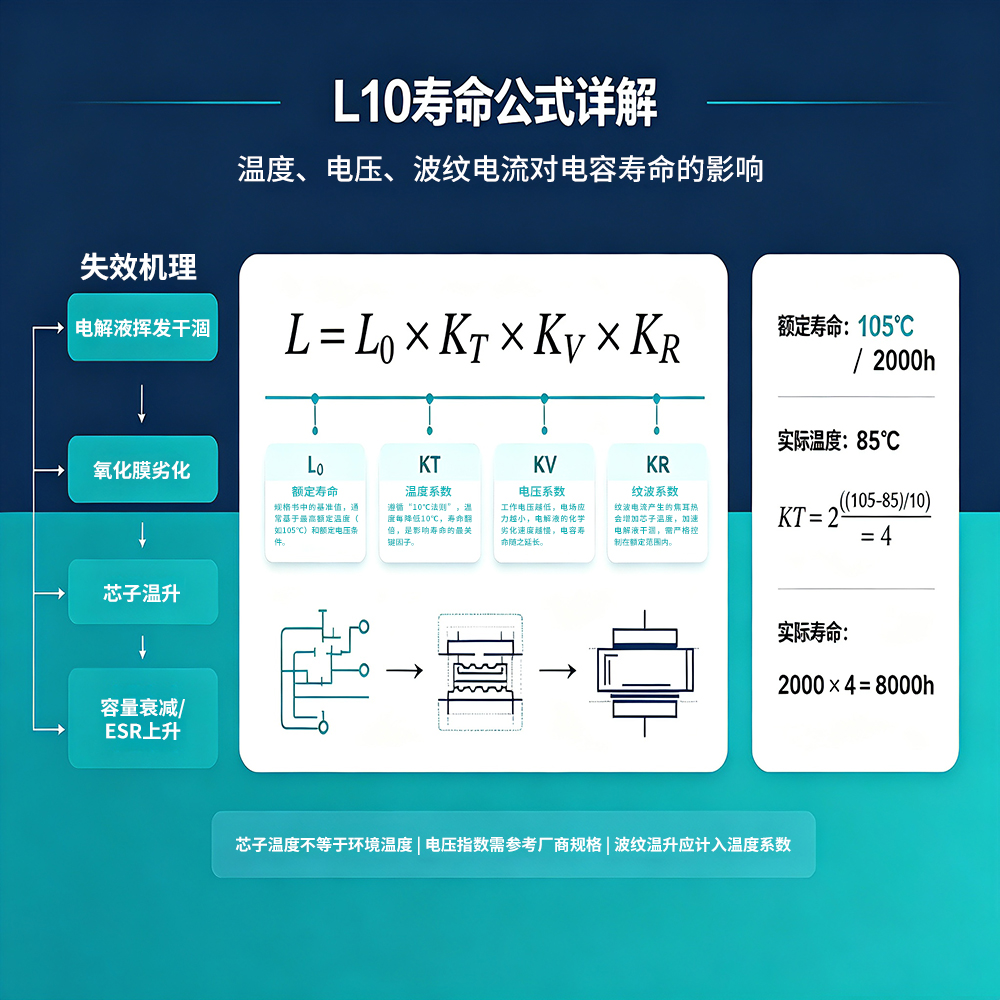

失效机理：L10寿命公式详解为了量化温度、电压和纹波电流对电容寿命的影响，业界普遍采⽤L10寿命模型，通过多因⼦系数精确计算实际⼯况下的寿命衰减，是评估电⼦元器件可靠性的核⼼⼯具。L = L₀ × KT × KV × KR L (实际寿命)：指在实际⼯作环境与电⽓应⼒下，电容的预估使⽤寿命，单位为⼩时。 L₀ (额定寿命)：规格书中的基准值，通常基于最⾼额定温度（如105℃）和额定电压条件。 KT (温度系数)：遵循“10℃法则”，温度每降低10℃，寿命翻倍，是影响寿命的最关键因⼦。 KV (电压系数)： ⼯作电压越低，电场应⼒越⼩，电解液的化学劣化速度越慢，电容寿命随之延⻓。 KR (纹波系数)： 纹波电流产⽣的焦⽿热会增加芯⼦温度，加速电解液⼲涸，需严格控制在额定范围内。 典型场景计算： 某电容额定寿命为105℃/2000h，若实际⼯作温度降⾄85℃，则KT=2^((105-85)/10)=4，实际寿命延⻓⾄2000×4=8000⼩时，降幅显著。
