贴片和插件的根本区别
发布者：admin 发布时间： 2012-03-19 16:15 浏览次数：
贴片和插件的根本区别在于安装方式。
在之前在"贴片电容的作用与区别" 一文中有简单介绍两者之间的区别，也在"使用贴片电解电容有哪些优点"一方中有介绍过贴片电解电容的优势，其优势也是基于安装方式。

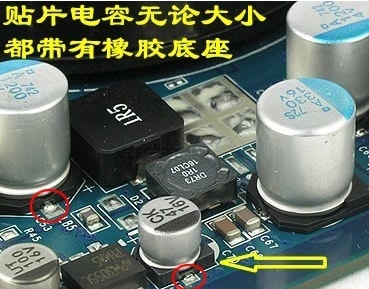

无论是插件式还是贴片式的安装工艺，电容本身都是直立于PCB板的，根本的区别方式是SMT（Surface Mount Technology，表面贴装技术，俗称贴片工艺）安装的电容，底部有一层黑色的橡胶底座如图（图１）：
（图１）

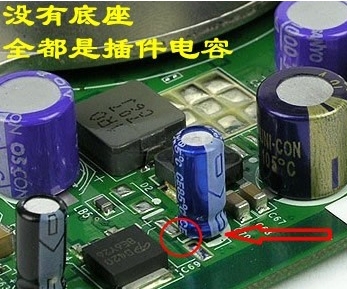

贴片电容为什么要安装橡胶底座呢？因为这样表面焊接的电容引脚和PCB结合会更加稳固。另外，从SMT的字面意思就可以理解，表面焊接的焊点在PCB正面，引脚不会穿透PCB；而插件电容的引脚要穿透PCB，焊点在PCB的背面如图（图２）。
（图２）

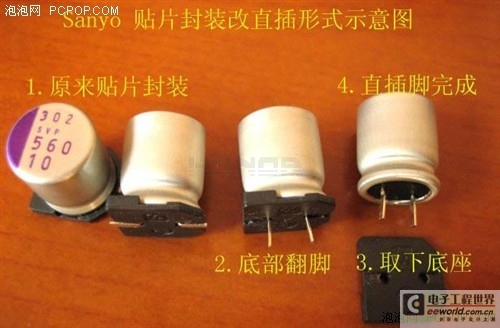

由上图可以看出，贴片电容也可以改装成直插电容使用，为什么要改装呢？这是因为很多DIY玩家喜欢自己改造主板或者显卡，直插电容可以用电烙铁手工焊接，而贴片电容只能使用昂贵的贴片机进行焊接。去掉贴片变成直插解析过程如图（图３）
(图３)
这个道理对于工厂同样适用，有实力的大型代工厂为了提高产能，必然会购置多台SMT贴片机扩充生产线，因此其显卡多采用贴片电容进行全自动安装。而小厂无力购买贴片机或者贴片机数量有限，只用于安装必不可少的贴片小电阻小电容之类的，所以其电容多为直插式。
贴片(SMT机械安装) 直插(人工手动安装)
另外必须要了解的是，欧美工厂的机械成本低而人工比较贵，所以大部分倾向于SMT贴片制造。而国内工厂的人工很便宜，所以厂商更愿意使用插件式安装。当然插件式多用于中低端显卡，高端显卡为了保证质量会尽量避免人工焊接！
通过上面的介绍大家可以很容易了解到，插件的优势就是设备要求不高，人力成本低；而贴片的优势就是全自动化流水线作业，产能高、精度高，而且贴片电容在运输途中不像插件式那样容易受损。
